در دنیای شبکه‌های فیبر نوری، تجهیزات متنوعی برای اتصال و انتقال داده‌ها استفاده می‌شود. دو مورد از پرکاربردترین این تجهیزات، پچ کورد (Patch Cord) و پیگتیل (Pigtail) هستند. درک تفاوت پچ کورد و پیگتیل فیبر نوری، برای اجرای صحیح پروژه‌های فیبر نوری و انتخاب کابل مناسب اهمیت بالایی دارد. در این مقاله به‌طور کامل تفاوت‌های این دو نوع کابل فیبر نوری را بررسی می‌کنیم و به سوالاتی مانند کاربرد، نوع کانکتور، شیوه نصب، مزایا و نکات مهم خرید پاسخ می‌دهیم.
پچ کورد فیبر نوری چیست؟
پچ کورد فیبر نوری (Fiber Optic Patch Cord) یا پچ کابل نوری، کابلی است که در هر دو سر خود به کانکتور فیبر نوری مجهز است. این کانکتورها می‌توانند از نوع SC، LC، FC، ST و یا MTP/MPO باشند و بسته به نوع تجهیزات مورد استفاده، انتخاب می‌شوند.
ویژگی‌های اصلی پچ کورد:
-
دارای کانکتور در هر دو سر کابل
-
قابل استفاده برای اتصال بین تجهیزات فعال (Active) مانند سوئیچ‌ها، ماژول‌های SFP و OLT/ONT
-
دارای طول‌های استاندارد: از 0.5 متر تا چندین متر (معمولاً تا 20 متر)
-
پشتیبانی از انواع مود فیبر: تک حالته (Single Mode) و چند حالته (Multimode)
پیگتیل فیبر نوری چیست؟
پیگتیل فیبر نوری (Fiber Optic Pigtail) کابلی است که فقط در یک سر خود دارای کانکتور است و سر دیگر آن به‌صورت باز (بدون کانکتور) باقی مانده تا توسط فیوژن اسپلایسر به کابل‌های فیبر دیگر متصل شود.
ویژگی‌های اصلی پیگتیل:
-
تنها یک سر آن دارای کانکتور است
-
سر بدون کانکتور برای اتصال دائم (Fusion Splicing) استفاده می‌شود
-
مناسب برای استفاده در پانل‌های پچ، ODF، جعبه‌های ترمینال فیبر نوری
-
معمولاً در طول‌های 1 الی 3 متر عرضه می‌شود
مقایسه کامل پچ کورد و پیگتیل فیبر نوری
| ویژگی | پچ کورد فیبر نوری | پیگتیل فیبر نوری |
|---|---|---|
| تعداد کانکتور | دو سر کانکتور دارد | یک سر کانکتور، یک سر باز |
| کاربرد اصلی | اتصال بین تجهیزات شبکه | اتصال به کابل اصلی با فیوژن |
| شیوه نصب | Plug & Play (نصب سریع) | نیازمند فیوژن و تجهیزات خاص |
| هزینه نصب | پایین و سریع | نیازمند زمان و هزینه نصب بیشتر |
| محل استفاده | رک، پچ پنل، سوئیچ، OLT | ODF، TB Box، FAT Box |
| طول استاندارد | 0.5 تا 20 متر | 1 تا 3 متر |
| نوع کانکتور رایج | SC/LC/FC/ST | معمولاً SC/APC یا LC/APC |
| نوع فیبر | Single Mode و Multimode | معمولاً Single Mode |
| قابلیت تعویض سریع | دارد | ندارد (اتصال دائم) |
پچ کورد یا پیگتیل؟ کدام‌یک را انتخاب کنیم؟
انتخاب بین پچ کورد و پیگتیل به نوع پروژه و محل استفاده بستگی دارد:
-
اگر نیاز به اتصال سریع و موقت بین تجهیزات دارید (مانند اتصال مودم به پچ پنل)، پچ کورد انتخاب بهتری است.
-
اگر در حال اجرای یک پروژه ساختاریافته و نیاز به اتصال دائمی فیبرها دارید، مانند ورودی فیبر نوری به باکس TB یا ODF، از پیگتیل استفاده کنید.

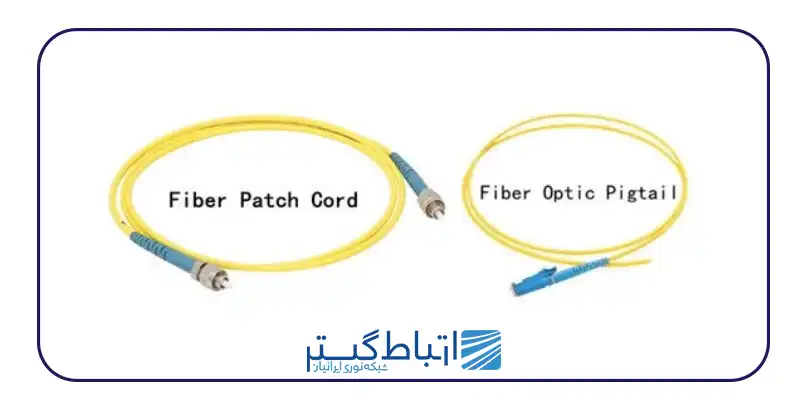

تفاوت پچ کورد و پیگتیل فیبر نوری
نکات مهم هنگام خرید پچ کورد و پیگتیل
-
نوع کانکتور: اطمینان حاصل کنید که کانکتور مورد نیاز با دستگاه شما مطابقت دارد (مثلاً SC/APC برای شبکه‌های FTTH).
-
نوع مود (Single/Multimode): بسته به نوع شبکه انتخاب شود.
-
طول کابل: متناسب با فاصله تجهیزات انتخاب گردد.
-
کیفیت ساخت: از برندهای معتبر با کمترین تلفات نوری (Low Insertion Loss) خرید کنید.
-
پوشش بیرونی کابل: در محیط‌های داخلی از کابل‌های LSZH یا PVC و در محیط‌های صنعتی از کابل‌های مقاوم‌تر استفاده شود.
برندهای معتبر پچ کورد و پیگتیل در بازار ایران
- FIBERKING
-
FIBERHOME
-
Silex
-
Nexans
-
Huawei
-
Linksys
-
Vetra
جمع‌بندی
پچ کورد و پیگتیل فیبر نوری هر دو از اجزای حیاتی در طراحی و پیاده‌سازی شبکه‌های نوری هستند، اما تفاوت آن‌ها در ساختار، نحوه نصب و کاربرد آن‌هاست. درک دقیق تفاوت این دو، به شما کمک می‌کند تا در پروژه‌های FTTH، دیتاسنترها و زیرساخت‌های مخابراتی، انتخاب درستی داشته باشید.
سوالات متداول
1. آیا می‌توان به‌جای پیگتیل از پچ کورد استفاده کرد؟
خیر. چون پچ کورد برای اتصال سریع بین تجهیزات است و قابلیت فیوژن ندارد.
2. تفاوت SC/APC و SC/UPC در چیست؟
SC/APC دارای زاویه کانکتور 8 درجه و تلفات بازتابی کمتر است، مناسب برای FTTH. SC/UPC سطح تخت دارد و برای دیتاسنترها کاربرد بیشتری دارد.
3. آیا فیوژن پیگتیل به مهارت خاصی نیاز دارد؟
بله، باید توسط تکنسین متخصص با دستگاه Fusion Splicer انجام شود.
