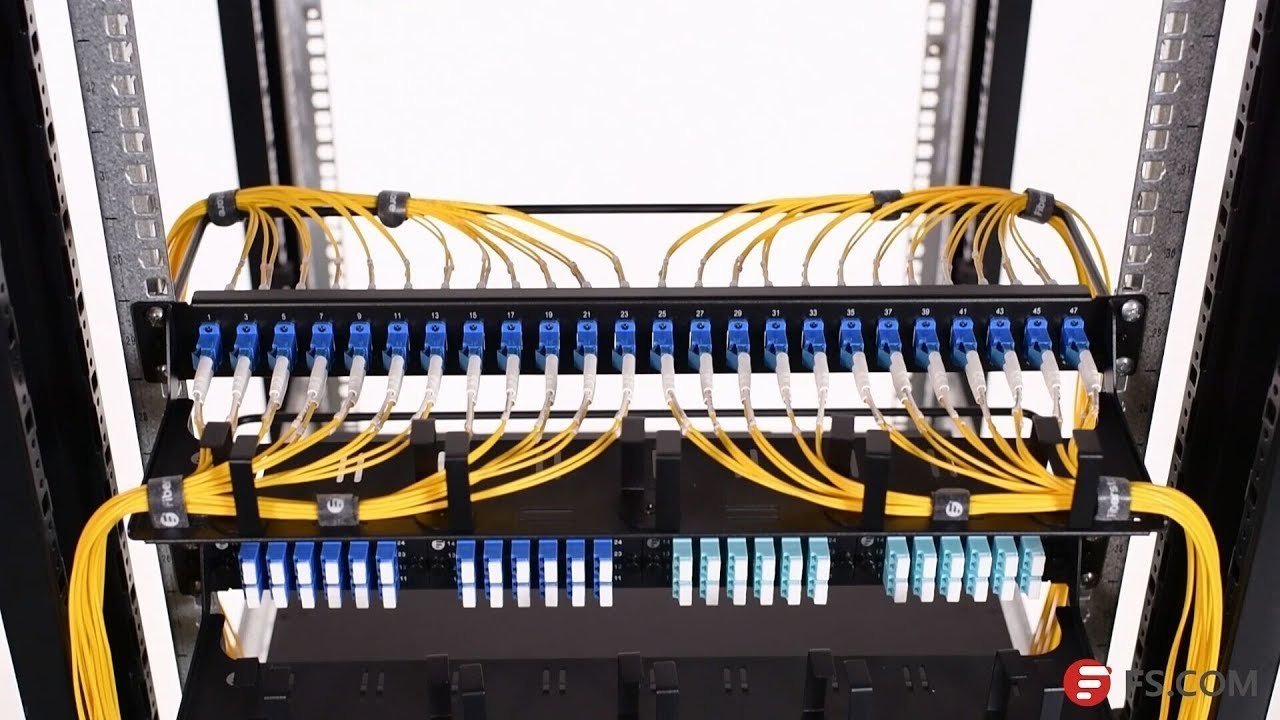

نحوه اتصال فیبر نوری به پچ پنل فیبر نوری
اتصال فیبر نوری به پچ پنل یکی از مهم‌ترین مراحل در طراحی و پیاده‌سازی شبکه‌های نوری محسوب می‌شود. اگر این فرآیند به‌درستی انجام نشود، کل سیستم دچار افت سیگنال یا قطعی خواهد شد. بنابراین، دانستن جزئیات و رعایت استانداردها در این بخش اهمیت زیادی دارد. در این مقاله قصد داریم به صورت جامع و مرحله به مرحله، نحوه اتصال فیبر نوری به پچ پنل فیبر نوری را بررسی کنیم. این متن به گونه‌ای طراحی شده که هم برای تکنسین‌های تازه‌کار و هم برای کارشناسان حرفه‌ای مفید باشد.
پچ پنل فیبر نوری چیست؟
پچ پنل فیبر نوری یک تجهیز مدیریتی در شبکه‌های نوری است که برای سازماندهی، نگهداری و حفاظت از کابل‌های فیبر نوری به کار می‌رود. پچ پنل‌ها به تکنسین‌ها امکان می‌دهند کابل‌ها را به راحتی مدیریت کرده، تست و تعمیر کنند. پچ پنل‌ها در دو نوع رک‌مونت و وال‌مونت وجود دارند و معمولاً دارای آداپتورها و کاست‌های داخلی هستند.
اهمیت اتصال صحیح فیبر نوری به پچ پنل
اتصال نادرست فیبر نوری به پچ پنل می‌تواند مشکلاتی همچون:
- افزایش افت سیگنال
- بروز خطا در انتقال دیتا
- آسیب به فیبرها
- کاهش طول عمر شبکه
را به دنبال داشته باشد. بنابراین، توجه به نکات فنی و ایمنی در این فرآیند ضروری است.
مراحل اتصال فیبر نوری به پچ پنل
۱. آماده‌سازی تجهیزات و محیط کار
پیش از شروع کار، ابزارهای زیر باید آماده باشند:
- کابل فیبر نوری مناسب (single mode یا multi mode)
- پچ پنل فیبر نوری (رک‌مونت یا دیواری)
- کانکتورهای فیبر نوری (SC، LC، ST و غیره)
- کیت ابزار فیبر نوری (استریپر، کاتر، قیچی مخصوص)
- دستگاه فیوژن اسپلیسر
- دستگاه تست OTDR یا پاورمتر
- تجهیزات ایمنی (دستکش ضد گرد و غبار، عینک ایمنی)
محیط کار باید تمیز، بدون گرد و غبار و با نور کافی باشد. کوچک‌ترین آلودگی می‌تواند کیفیت انتقال نور را کاهش دهد.
۲. آماده‌سازی کابل فیبر نوری
- ابتدا روکش خارجی کابل با ابزار مخصوص برداشته می‌شود.
- سپس لایه‌های حفاظتی (buffer و jacket) جدا می‌گردند.
- فیبر خام با الکل ایزوپروپیل تمیز می‌شود تا هرگونه آلودگی یا چربی از بین برود.
- در این مرحله باید دقت شود که فیبر خم یا شکسته نشود، زیرا بسیار حساس است.
۳. اسپلایس کردن (Splicing)
دو روش اصلی برای اتصال فیبر به کانکتور یا کابل دیگر وجود دارد:
- اتصال مکانیکی: در این روش از کانکتورهای مکانیکی استفاده می‌شود. سریع‌تر است اما افت سیگنال بیشتری دارد.
- اتصال فیوژن (Fusion Splicing): در این روش دو سر فیبر با دستگاه فیوژن اسپلیسر ذوب و جوش داده می‌شوند. این روش دقیق‌تر و پایدارتر است و در پروژه‌های بزرگ توصیه می‌شود.
۴. نصب فیبر در پچ پنل
- پس از اسپلایس کردن، فیبرها باید درون کاست مخصوص (Cassette) قرار گیرند.
- فیبرها باید به صورت حلقه‌های منظم جمع‌آوری شوند تا فشار یا خمیدگی بیش از حد ایجاد نشود.
- استفاده از حلقه‌های نگهدارنده یا کابل‌گیر توصیه می‌شود.
۵. اتصال به آداپتورها و کانکتورها
- کانکتورهای آماده شده (مانند LC یا SC) به آداپتورهای پچ پنل وصل می‌شوند.
- این آداپتورها رابط بین کابل‌های ورودی و پچ کوردهای خروجی هستند.
- توجه کنید که هر کانکتور باید دارای درپوش محافظ باشد تا از آلودگی جلوگیری شود.
۶. تست و بررسی اتصال
- پس از اتمام نصب، با استفاده از دستگاه OTDR یا پاورمتر کیفیت اتصال بررسی می‌شود.
- میزان افت سیگنال (Loss) اندازه‌گیری می‌شود. عدد بالا نشان‌دهنده مشکل در اتصال است.
- در صورت وجود مشکل، باید محل اتصال دوباره بررسی و اصلاح گردد.
نکات کلیدی در اتصال فیبر نوری
- همیشه از شعاع خم استاندارد فیبر (bend radius) پیروی کنید.
- کانکتورها را هرگز با دست لمس نکنید، زیرا چربی دست باعث افت کیفیت می‌شود.
- فیبرها باید بدون کشش یا فشار درون پچ پنل قرار گیرند.
- استفاده از کاست داخلی پچ پنل برای مدیریت بهتر کابل‌ها الزامی است.
- قبل از اتصال نهایی، هر فیبر را با میکروسکوپ فیبر بررسی کنید.
خطاهای رایج در اتصال فیبر نوری
- استفاده از ابزار نامناسب برای لخت کردن کابل
- تمیز نکردن فیبر قبل از اتصال
- خمیدگی بیش از حد فیبر در داخل پچ پنل
- انتخاب اشتباه نوع کانکتور (مثلاً استفاده از LC به جای SC)
- تست نکردن پس از اتمام نصب
جمع‌بندی
اتصال فیبر نوری به پچ پنل یک فرآیند حساس و دقیق است که نیاز به دانش فنی، ابزارهای استاندارد و رعایت اصول ایمنی دارد. با اجرای درست این مراحل، می‌توان شبکه‌ای پایدار و با کیفیت ایجاد کرد که سال‌ها بدون مشکل کار کند. پچ پنل به عنوان نقطه مدیریت و سازماندهی کابل‌های فیبر نوری، نقش مهمی در عملکرد کلی شبکه دارد. بنابراین، انتخاب پچ پنل مناسب و اجرای صحیح فرآیند نصب، تضمین‌کننده کیفیت ارتباطات در آینده خواهد بود.
