اسپلیتر فیبر نوری 1X2
اسپلیتر فیبرنوری چیست ؟
اسپلیتر فیبرنوری به تجهیزاتی گفته میشود که در شبکه های فیبرنوری جهت تقسیم یک شاخه قدرت نوری به دسته های مختلف نوری مورد استفاده قرار میگیرد .
اسپلیترهای فیبرنوری نقش مهمی در شبکه های پسیو همچون EPON,GPON,BPON,FTTX,FTTH ,… ایفا میکندد .
اسپلیتر چگونه کار میکند ؟
در اصل اسپلیترهای فیبرنوری میتوانند ورودی های متعدد و خروجی های متعدد داشته باشند
تا بتوانند یک اشعه نور را به تعداد حداکثر و مورد نیاز در شبکه فیبرنوری تقسیم نمایند .
اسپلیترفیبرنوری یک شاخه نور را به چندین شاخه نوری مورد نیاز در شبکه پسیو فیبرنوری تقسیم نماید .
برای مثال در شکل زیر به صورت شماتیک نحوه کار یک اسپلیتر فیبرنوری 1X4 نمایش داده شده است .
وظیفه این اسپلیتر تقسیم شاخه نور ورودی به 4 شاخه نور متفاوت است .
اگر شاخه نور ورودی حامل موجی به پهنای باند 1000Mbps باشد ، در قسمت خروجی کاربر میتواند از هر شاخه 250Mbps پهنای باند دریافت کند .
شایان ذکر است که در اسپلیترهایی همچون اسپلیتر 2X64 طراحی بسیار پیچیده تر از طراحی اسپلیتر 1X4 است .
چون در این نوع از اسپلیتر های پهنای باند دو شاخه نور ورودی باید باهم ترکیب سپس به 64 شاخه متفاوت تقسیم شوند .
انواع اسپلیترهای فیبر نوری ؟
اسپلیترهای فیبرنوری با سرکانکتورهای مختلفی تولید میشوند و جنس اسپلیترها یا از استیل و یا از پلاستیک میباشد .
کابل های رایج مورد استفاده در اسپلیترها 2mm و 3mm است .
در کنار این موضوع اسپلیترها تنوع بسیاری همچون 1X2 , 1X4 , 2X8 , 2X32, 1X64 , 2X64 , … دارند .
اسپلیترهای فیبرنوری نیز به دو دسته سینگل مود و مالتی مود تقسیم میگردند که در نوع مالتی مود ،
اسپلیترها در بازه 850nm تا 1310nm کارایی دارند و در مدل های سینگل مود در بازه 1310nm تا 1550nm مورد استفاده قرار میگیرند .

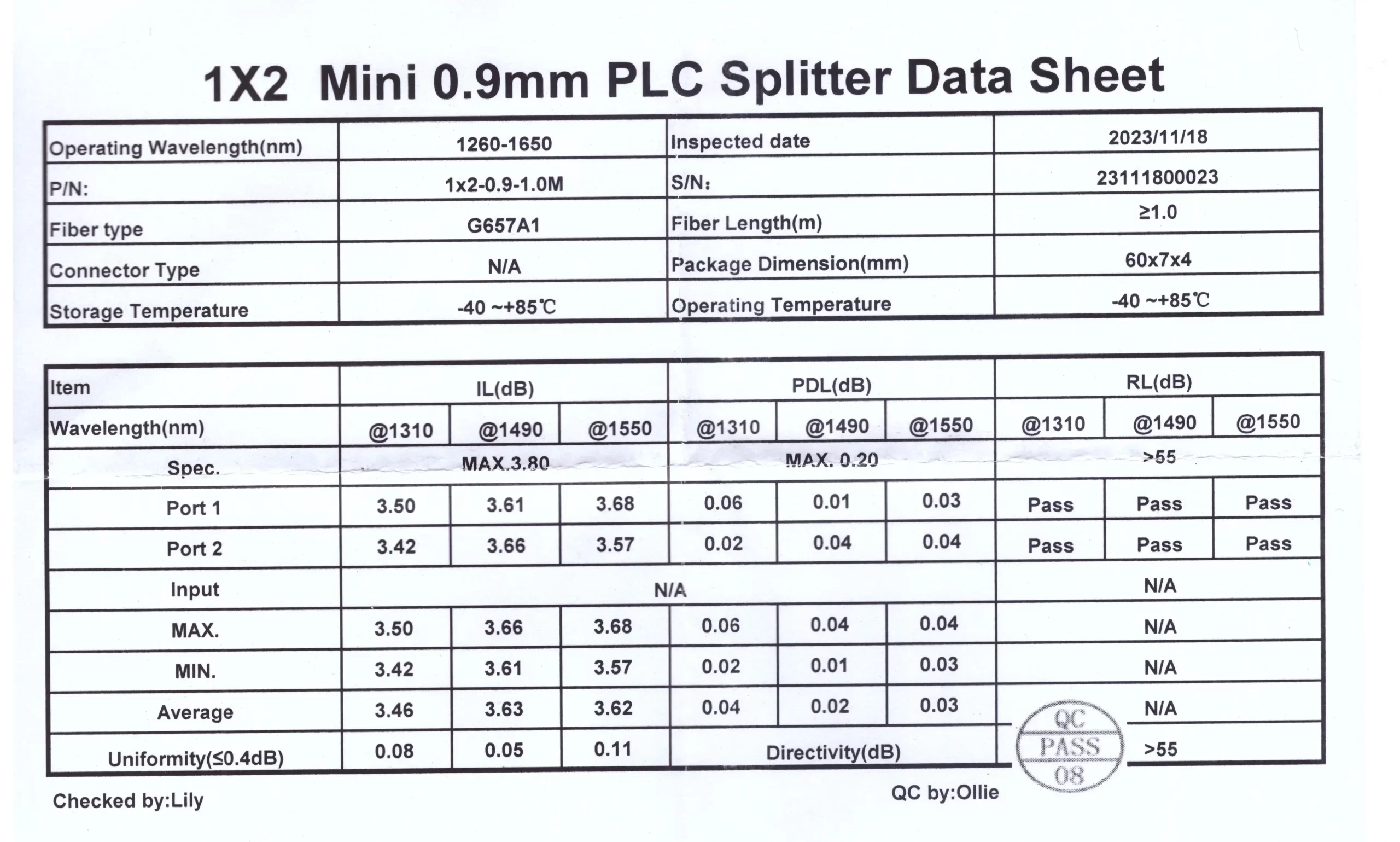

| Specifications (۱XN): | |||||||
|---|---|---|---|---|---|---|---|
| Parameters | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | 1X128 |
| Operating wavelength | ۱۲۶۰ ~۱۶۵۰nm | ||||||
| Insertion Loss (dB)(P/S Grade) | ۳٫۶/۴٫۰ | ۷٫۲/۷٫۴ | ۱۰٫۲/۱۰٫۵ | ۱۳٫۵/۱۳٫۷ | ۱۶٫۲/۱۶٫۷ | ۲۰٫۵/۲۱ | ۲۳٫۸/۲۴٫۵ |
| Uniformity (dB) | ۰٫۴ | ۰٫۶ | ۰٫۸ | ۱ | ۱٫۲ | ۱٫۸ | ۲ |
| PDL (dB) | ۰٫۲ | ۰٫۲ | ۰٫۳ | ۰٫۳ | ۰٫۳ | ۰٫۴ | ۰٫۵ |
| Return Loss (dB) | ≥۵۵ | ||||||
| Directivity (dB) | ≥۵۵ | ||||||
| TDL(dB) | ۰٫۵ | ||||||
| Operating/Storage Temperature (℃) | -۴۰~۸۵ | ||||||
| Specifications (۲XN): | |||||||
| Parameters | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | 2X128 |
| Operating wavelength | ۱۲۶۰ ~۱۶۵۰nm | ||||||
| Insertion Loss (dB)(P/S Grade) | ۳٫۸/۴٫۲ | ۷٫۵/۷٫۸ | ۱۰٫۷/۱۱ | ۱۴/۱۴٫۲ | ۱۷/۱۷٫۵ | ۲۱/۲۱٫۵ | ۲۵/۲۵٫۵ |
| Uniformity (dB) | ۰٫۶ | ۱ | ۱٫۲ | ۱٫۵ | ۱٫۸ | ۲ | ۲٫۵ |
| PDL (dB) | ۰٫۲ | ۰٫۲ | ۰٫۳ | ۰٫۳ | ۰٫۳ | ۰٫۴ | ۰٫۴ |
| Return Loss (dB) | ≥۵۵ | ||||||
| Directivity (dB) | ≥۵۵ | ||||||
| TDL(dB) | ۰٫۵ | ||||||
| Operating/Storage Temperature (℃) | -۴۰~۸۵ | ||||||
