پیگتیل فیبر نوری چیست؟

با گسترش استفاده از شبکه های (Fiber To The X) FTTX و زیرساخت فیبر نوری تولیدکنندگان تجهیزات پسیو شبکه های فیبر نوری سعی بر تولید تجهیزات مدرن و کامل با با بالاترین کیفیت و کمترین خطا هستند تا موجب سهولت در راه اندازی شبکه ها باشد. شبکه های FTTX به شبکه هایی اطلاق می شود که از فیبر نوری برای تامین تمامی یا بخشی از اتصال مورد نیاز در ارتباطات نهایی (Last Mile) مخابراتی استفاده می کند. به دلیل ظرفیت بالای حمل دیتا توسط کابل های فیبر نوری نسبت به کابل های مسی به خصوص در مسافت های طولانی تر، شبکه های نوری در حال جایگزینی با شبکه های مسی هستند. پیگتیل فیبر نوری سینگل مد LC نیز یکی از تجهیزات پسیو پرکاربرد در شبکه های فیبر نوری محسوب می گردد که هم به صورت تک رنگ (YELLOW) و هم به صورت رنگی (COLORED) تولید و عرضه می گردد.



ساختار کلی در یک کابل فیبر نوری

در حالت کلی هسته یک کابل فیبر نوری از رشته های نازک و بلندی ساخته شده است که از جنس شیشه شفاف و خالص بوده و ضخامتی به اندازه ۱۲۵ میکرون دارد که این مقدار نزدیک به ضخامت یک تار موی انسان می باشد. در کابل های فیبر نوری سیگنال ها از طریق لینک نوری ارسال و دریافت می شوند. امروزه با پیشرفت این تکنولوژی و توسعه زیرساختی آن، تولید کنندگان در تلاش هستند تا تجهیزات مدرن و با کیفیتی تولید کرده و به بازار تجهیزات شبکه های فیبر نوری عرضه نمایند.



استاندارد تارهای فیبر نوری

تارهای فیبر نوری دارای استاندارد های مختلفی می باشند که از جمله می توان به موارد ذیل اشاره نمود:

G652: استحکام کمتر و افت بیشتر در مقابل خمش، از لحاظ قیمت نیز بسیار مقرون به صرفه می باشد.

G657-A1: استحکام بیشتر و افت کمتر  نسبت به G652 ولی نسبت به G657-A2 استحکام کمتر و افت بیشتری دارد. به لحاظ قیمت نیز مابین G652 و G657-A1 می باشد.

G657-A2: نسبت به هر دو استاندارد G657-A1 و G652 دارای استحکام بسیار بالایی بوده و در مقایسه با آن دو افت بسیار پایینی را دارد. به لحاظ قیمت نیز نسبت به نوع های دیگر بسیار گرانتر می باشد. از این رو به دلیل قیمت بالای آن خریدار تمایل کمتری به استفاده از آن دارد.



مهمترین تجهیزات پسیو در شبکه های فیبر نوری

از مهمترین تجهیزات پسیو در شبکه های فیبر نوری می توان به موارد ذیل اشاره نمود:

  • کابل فیبر نوری
  • آداپتور فیبر نوری
  • پچ پنل فیبر نوری
  • ماژول فیبر نوری
  • جوش فیوژن (اتصال دهنده مکانیکی)
  • سوئیچ و مبدل فیبر نوری
  • پچ کورد فیبر نوری
  • پیگتیل فیبر نوری

تفاوت پیگتیل و پچ کورد فیبر نوری

پیگتیل و پچ کوردهای فیبر نوری از تجهیزات رایج مورد استفاده در شبکه های فیبر نوری به شمار می روند. با توجه به اینکه شباهت بسیار زیادی با هم دارند ولی در زمینه های مختلف دارای تفاوت می باشند. در یک پچ کورد فیبر نوری هر دو انتهای آن به یک سرکانکتور تجهیز می شود. برخلاف پچ کورد فیبر نوری، در پیگتیل های فیبر نوری انتهای یک سر آن به یک سرکانکتور مجهز می شود و سر دیگر آن جهت اتصال به کابل فیبر نوری از طریق فرآیند اتصال مکانیکی صورت می گیرد.



پیگتیل فیبر نوری LC

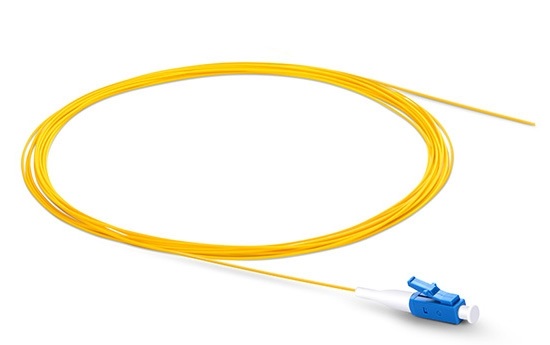

                                                                              پیگتیل فیبر نوری سینگل مد LC



پچ کوردهای فیبر نوری دارای یک روکش ثانویه می باشد در صورتی که پیگتیل های فیبر نوری فاقد این روکش هستند به این دلیل که آن ها معمولا در یک محفظه اتصال فیبر متصل گردیده و محافظت می شوند.در مواردی شاید یک پیمانکار راه انداز شبکه های فیبر نوری به تولید کننده پیگتیل دسترسی نداشته باشد. در این صورت یک پچ کورد فیبر نوری داپلکس را می تواند به دو قطعه مجزا تقسیم نموده که این فرآیند موجب ایجاد دو قطعه پیگتیل فیبر نوری می شود.

پچکورد فیبر نوری سینگل مد LC

                                                                             پچکورد فیبر نوری سینگل مد LC



تفاوت روکش LSZH با PVC

نوع پوشش کابل های فیبر نوری در دو نوع مختلف LSZH (Low Smoke Zero Halogen) و PVC (Poly Vinyl Chloride) توسط تولیدکنندگان تولید و به بازار تجهیزات پسیو شبکه های فیبر نوری عرضه می گردد. مهمترین کاربرد کابل های LSZH در مناطق با فضای محدود و نزدیک به انسان یا مناطقی است که تجهیزات حساس نصب می شوند. زیرا در زمان حریق دود کمتری از خود تولید می کنند. به همین دلیل جهت استفاده در فضاهای داخلی (Indoor) و یا در مراکز داده مدرن بیشتر مورد استفاده قرار می گیرند.

کابل های PVC در صورتی که در معرض حریق قرار بگیرند دود غلیظ سیاه ایجاد نموده و هنگامی که با آب ترکیب شوند منجر به تولید اسید کلرید ریک (HCI) می شوند که یک اسید خورنده بوده و می تواند منجر به ایجاد صدمات جسمی گردد. این امر موجب شده است تا استفاده از کابل های فیبر نوری با روکش PVC کاهش یافته و با توجه به پیشرفت چشمگیری که کابل های با روکش LSZH داشته است تمایل و تقاضا سفارش برای این نوع کابل افزایش یافته است.



توجه

* به دلیل وجود کابل های بی کیفیت فیبر نوری که دارای روکش PVC و کولارهای تقلبی بوده و توسط برخی تولیدکنندگان داخلی به بازار تجهیزات پسیو شبکه های فیبر نوری ایران عرضه می گردد دارای معایب زیر می باشد:

  • کیفیت روکش به حدی پایین است که انعطاف پذیری بالایی داشته و به راحتی خم می شود و این امر موجب افزایش شکنندگی کر می شود.
  • لایه محافظتی سفید رنگ موجود بر روی کر توسط استریپر به سختی برداشته می شود و این امر احتمال شکسته شدن کر در این حالت را افزایش می دهد.
  • کر استفاده شده دارای کیفیت نامناسبی بوده و موجب تلفات بالای سیگنال نوری می شود.

از آنجایی که به کارگیری کابل های با کیفیت در نصب و راه اندازی شبکه های فیبر نوری از اهمیت بسیار بالایی برخوردار است. مجموعه ارتباط گستر شبکه نوری ایرانیان به عنوان وارد کننده مستقیم کابل های فیبر نوری با روکش LSZH  و تار مصرفی فوجیکورا  می باشد که بهترین و باکیفیت ترین آن بوده و جهت تولیدات تمامی پیگتیل و پچکوردها در مجموعه خود از این نوع کابل ها بهره می برد.



انواع پیگتیل فیبر نوری

بر اساس نوع فیبر

بر اساس نوع فیبر نوری، پیگتیل های فیبر نوری به دو نوع مختلف سینگل مود و مالتی مد طبقه بندی می شوند. نوع سینگل مد (OS2 و OS1)  آن هم به صورت تک رنگ (YELLOW)  و هم به صورت رنگی (COLORED) با ۱۲ تار رنگی متنوع تولید و عرضه می گردد.

نوع مالتی مود آن نیز به ۴ دسته مختلف (OM1, OM2, OM3, OM4) تقسیم بندی می شوند که پیاده سازی و مونتاژ هر یک از آن ها مستلزم به کارگیری سرکانکتور و سایر اجزای مربوط به آن نوع خواهد بود که این سرکانکتور ها نیز دارای استاندارد رنگ بندی TIA با ۱۲ رنگ و همچنین به صورت تکی به شکل تک رنگ ارائه می گردند که این استاندارد از قبل تعیین گردیده و توسط تولیدکنندگان رعایت و اعمال می شود. در این حالت نیز روکش بافردار و بوت کانکتورها بر اساس استاندارد TELECORDIA ارائه می شود. همچنین تار فیبرهای نوری مالتی مد ۶۲٫۵/۱۲۵ یا ۵/۱۲۵ میکرون می باشد.



کابل های فیبر نوری بر اساس نوع فیبر نوری

                                                                          انواع کابل های فیبر نوری بر اساس نوع فیبر



بر اساس نوع کانکتور

با توجه به نوع کانکتور پیگتیل های فیبر نوری به ۴ دسته مختلف LC، SC و FC و ST تقسیم بندی شده اند که هر کدام کاربرد ویژه ای در شبکه های فیبر نوری دارند.



انواع کانکتورهای فیبر نوری                                                                       انواع کابل های فیبر نوری بر اساس نوع کانکتور





بررسی پیگتیل فیبر نوری سینگل مد LC

یکی از کابل های فیبر نوری پیگتیل فیبر نوری سینگل مد LC می باشد که از تجهیزات مورد نیاز در اتصالات شبکه های فیبر نوری  بوده و روشی بهینه را جهت اتصال در این نوع شبکه ها فراهم می نماید و در اکثر شبکه های نوری تک حالته (Single Mode) مورد استفاده قرار می گیرد.

در یک پیگتیل فیبرنوری سینگل مد LC یک سر آن به یک کانکتور با افت استاندارد تجهیز گردیده و به یک آداپتور سینگل مد LC متصل می شود و در پچ پنل فیبر نوری LC قرار می گیرد و طرف دیگر آن به صورت باز باقی می ماند تا امکان اتصال آن طی فرآیند اتصال مکانیکی (فیوژن) به سایر تجهیزات یا کابل فیبر نوری میسر گردد.



کانکتور فیبر نوری LC

                                                                           کانکتور فیبر نوری سینگل مد LC





کاربرد پیگتیل فیبر نوری سینگل مد LC

پیگتیل فیبر نوری سینگل مد LC در شبکه های مخابراتی، LAN، شبکه های CATV و شبکه های سیستم داده و در مواردی که محدودیت فضایی وجود داشته باشد مورد استفاده قرار می گیرند. ویژگی پلاریزه LC موجب کمک به حفظ نمودن جهت ارسال و دریافت داده می شود. برای مثال، اتاق سرور یک بیمارستان را در نظر بگیرید که یک رک ایستاده در آنجا قرار دارد و داخل آن شامل سوئیچ ها و پچ پنل های متعددی می باشد.

فرض کنید فضای خالی برای یک پچ پنل یک یونیت وجود داشته باشد و نیاز به برقراری اتصال یک کابل فیبر نوری ۹۶ کر را داشته باشیم. در این صورت اگر به جای استفاده از پچ پنل با آداپتور های SC از پچ پنل با آداپتورهای LC Quad استفاده کنیم که قابلیت اتصال ۴ عدد کانکتور را دارند و پچ پنل ما دارای ۲۴ سوراخ باشد می توانیم کل ۹۶ کر را در فضای یک یونیت جایگذاری نماییم. در این صورت علاوه بر صرفه جویی در فضای رک صرفه جویی در هزینه نیز انجام می پذیرد. بدین دلیل که حتی اگر فضا برای جایگذاری دو پچ پنل نیز وجود داشته باشد باید هزینه خرید دو پچ پنل را پرداخت کنیم که با استفاده از کانکتورهای LC در هزینه یک پچ پنل صرفه جویی می شود و این امر موجب کاهش هزینه ها خواهد گردید.



مشخصات فنی پیگتیل فیبر نوری سینگل مد LC

  • نوع فیبر نوری : سینگل مد سیمپلکس
  • نوع کانکتور : LC
  • رنگ کانکتور : UPC (آبی)
  • رنگ کابل : زرد
  • کاربری: کابل ارتباطی جهت سربندی فیبر نوری
  • تار مصرفی : فوجیکورا
  • دارای پوشش Hologen free و Easy strip
  • نوع فرول : سرامیکی ۱٫۲۵ میلی متری
  • ضخامت کابل: ۰٫۹ تایت بافر
  • افت قرارگیری: حداکثر ۰٫۳db
  • افت برگشتی: حداقل ۵۰db
  • نوع فرول از جنس آلیاژ ضد زنگ
  • قطر کر: ۹٫۱۲۵ میکرون
  • مطابق با استاندارد IEC61754-4 و FOCIS
  • با تست صددرصد کیفیت سیگنال در طول موج های ۱۳۱۰ و ۱۵۵۰
  • سنجش نهایی با استفاده از دستگاه تست افت اولیه و ثانویه جهت اطمینان از کارایی صددرصد بالا با ارائه نتایج تست و دقت بالا
  • اندازه گیری توسط کنترل کننده بصری نهایی اتصالات مطابق با استاندارد IEC61300-3-35 (استاندارد ارزیابی کمی کیفیت سطح انتهایی یک اتصال دهنده فیبر نوری یا یک فرستنده و گیرنده فیبر نوری با استفاده از یک رابط نوع فیبر)
  • متراژ استاندارد: ۱٫۵ متر (در مجموعه ما ساخت و تولید انواع پیگتیل فیبر نوری در متراژ های مختلف به سفارش مشتری انجام می پذیرد)
  • یونیت ۱۲ عددی با استاندارد ۱۷۰۲۵ (تولید جداگانه)

مجموعه ما با بهره گیری از جدیدترین تکنولوژی و تجهیزات و کادر متخصص و تجربیات علمی یکی از بزرگترین تولیدکنندگان انواع پیگتیل و پچکورد فیبر نوری است که از همان ابتدا، نوآوری و تولید با کیفیت را به عنوان ارزش اساسی در تولید محصولات خود قرار داده است تا بتواند آن ها را با کیفیت جهانی مطابق با استانداردهای اروپا و قیمت مناسب در اختیار مشتریان خود قرار دهد. همچنین سفارشات پیگتیل و پچکورد فیبر نوری با متراژ مورد نیاز مشتریان محترم در این مجموعه قابل تولید و عرضه می باشد.



شما می توانید جهت سفارش این محصول و همچنین برای اطلاع از قیمت های بروز سایر تجهیزات فنی و تخصصی شبکه های فیبر نوری و مشاوره فنی و تخصصی رایگان در این زمینه با شماره ۴۱۵۷-۰۴۱ تماس حاصل فرمایید.


تعهد ما ضمانت بهترین کیفیت برای محصولاتمان است
