آداپتور فیبر نوری چیست؟

آداپتور فیبر نوری یکی از تجهیزات پسیو شبکه های فیبر نوری می باشد که جهت اتصال دو کابل فیبر نوری (پچ کورد و پیگتیل) به یکدیگر مورد استفاده قرار می گیرد و به آن کوپلر فیبر نوری نیز گفته می شود. آن ها اجازه می دهند تا کابل های فیبر نوری بصورت انفرادی و یا به صورت جفت در یک شبکه بزرگ به یکدیگر متصل شوند که باعث می شود بسیاری از دستگاه ها به صورت همزمان با همدیگر در ارتباط باشند. آداپتورهای فیبر نوری به طور گسترده ای در ابزارهای توزیع فیبر نوری یا (Optical Distribution Frame) ODF (مثل انواع پچ پنل ها، FAT باکس ها و پریزهای فیبر نوری)، سیستم های ارتباطی فیبر نوری، دستگاه های تست فیبر نوری، شبکه های محلی و نظیر آن استفاده می شوند و عملکرد عالی، پایدار و قابل اعتمادی را ارائه می دهند.

نمونه اتصال پچ کورد فیبر نوری به آداپتور فیبر نوری



آداپتورهای فیبر نوری دارای اشکال و ساختار مختلفی از جمله (SC، LC، FC , ST) می باشند که به صورت ( سیمپلکس (تک کانکتور)، داپلکس (دو کانکتور) و کواد (چهار کانکتور)) توسط تولید کنندگان تجهیزات پسیو شبکه های فیبر نوری تولید و به بازار جهانی این تجهیزات عرضه می گردند و عملکرد و کاربرد تمامی آن ها یکسان می باشد. یکی از آداپتور های فیبر نوری پرکاربرد و رایج در شبکه های فیبر نوری، مخصوصا شبکه های FTTH (فیبر به خانه)، آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC می باشد.

آداپتور فیبر نوری چگونه کار می کند؟

می دانیم که الزامات برای اتصال فیبر نوری و اتصال مسی به طور قابل توجهی متفاوت است. در حالی که دو هادی مسی را می توان مستقیما توسط یک لحیم کاری یا توسط کانکتورهایی که به سیم ها لحیم شده اند وصل کرد. کلید اتصال فیبر تراز دقیق هر هسته فیبر است و چنین هم ترازی توسط دو جزء دقیق به دست می آید (فرول درون هر کانکتور و آستین هم ترازی درون هر آداپتور). از یک طرف اکثر اتصالات بر اساس یک فرول با قطر ۲٫۵ میلی متر است که فیبر در آن قرار دارد. هر دو فرول فیبر را ایمن و هم تراز می کند. از طرف دیگر، داخل هر آداپتور فیبر نوری آستین تراز یا Sleeve قرار گرفته است که فرول های دو کانکتور را در نقطه میانی جفت کرده و آن ها را به هم نزدیک کند.

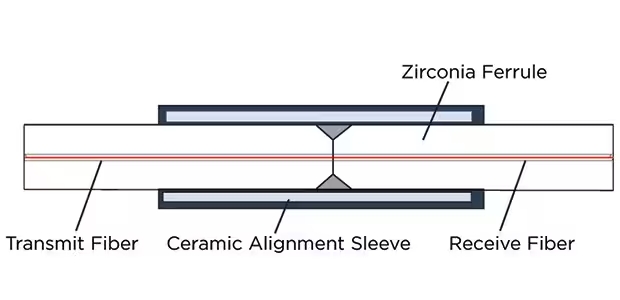

اصول کار آداپتور فیبر نوری



انواع آداپتورهای فیبر نوری

آداپتورهای فیبر نوری نیز همانند کانکتورهای فیبر نوری  انواع مختلفی دارند که براساس نوع فیبر و کانکتور مورد نظر انتخاب شده و مورد استفاده قرار می گیرند. یکی از ویژگی های اصلی آداپتور فیبر نوری نوع کانکتور در هر دو سر انتهای آن است.

با توجه به کانکتورهای هر دو سر آداپتورهای فیبر نوری آن ها به دو دسته مختلف شامل آداپتور با کانکتور یکسان و آداپتور با کانکتور متفاوت تقسیم بندی گردیده اند که به شرح ذیل می باشد:

آداپتورهای فیبر نوری با کانکتور یکسان در هر دو سر آن

در این نوع از آداپتورهای فیبر نوری، اتصال دهنده ها در هر دو سر انتهای آن از نوع یکسان هستند:

• SC-SC
• LC-LC
• FC-FC
• ST-ST
• MTP/MTO-MTP/MTO
• Bare (ساده)

شکل زیر نشان دهنده انواع آداپتور فیبر نوری سیمپلکس با کانکتور یکسان می باشد:

انواع آداپتورهای فیبر نوری با کانکتور یکسان



آداپتورهای فیبر نوری با کانکتور متفاوت در هر دو سر آن

در این نوع از آداپتورهای فیبر نوری، اتصال دهنده ها در هر دو سر انتهای آن متفاوت هستند:

• SC-LC
• SC-FC
• SC-ST
• LC-ST
• LC-FC
• FC-ST

شکل زیر نشان دهنده انواع آداپتور فیبر نوری سیمپلکس با کانکتور متفاوت در هر دو سر آن می باشد. به این نوع از آداپتورهای فیبر نوری که کانکتورهای مختلف را جهت اتصال می پذیرند آداپتور هیبرید نیز گفته می شود.

انواع آداپتورهای فیبر نوری با کانکتور متفاوت



این موضوع برای آداپتورهای فیبر نوری نوع داپلکس هم صادق است.

هنگام انتخاب یک آداپتور فیبر نوری چه نکاتی باید مورد توجه قرار گیرد؟

آداپتورهای فیبر نوری دارای اشکال مختلفی هستند و ممکن است انتخاب آن توسط افرادی که آموزش درستی از این مبحث ندیده باشند مشکل باشد و از دید آن ها یکسان به نظر برسد. در صورتی که تفاوت های بسیار مهمی در انتخاب یک آداپتور فیبر نوری با کیفیت وجود دارد که می تواند عملکرد مرکز داده را به شدت تحت تاثیر قرار دهد. در حالت کلی، هنگام در نظر گرفتن یک آداپتور فیبر نوری ۲ نکته بسیار مهم زیر باید در نظر گرفته شود:

• نوع کابلهایی که باید متصل شوند

اگر کابل ها هم نوع باشند می توانید از یک آداپتور با ورودی های مربع، مسطیل یا گرد شکل استفاده کنید. این نوع آداپتورها از دو یا چند اتصال ماده تشکیل شده اندکه کابل های فیبر نوری به کمک آن ها به یکدیگر متصل می شوند. در صورتی که کابل های متصل شونده متفاوت باشند می توانید از آداپتورهای نوع هیبریدی استفاده کنید. آداپتورهای نوع هیبریدی به گونه ای طراحی شده اندکه می توان هر دو نوع کابل فیبر نوری را در کنار هم قرار داد. آداپتورهای هیبریدی انواع مختلفی دارند، بنابراین قبل از خرید باید بدانید که چه نوع کابلی متصل خواهد شد.

• مواد Sleeve آستین تراز آداپتور فیبر نوری

آستین تراز یا Sleeve (که می تواند از جنس سرامیک یا فسفر برنز باشد) از مهمترین مهمترین اجزاء آن است. برخی از تولید کنندگان ممکن است فلزی را انتخاب کنند که گاهی اوقات به آن سفقر برنز می گویند. این آلیاژ به دلیل استحکام بالایی که دارد در ساخت پروانه قایق های بزرگ، فنرها و پیچ ها مورد استفاده قرار گرفته است. با این حال، مواد سرامیکی برای تولید کوپلرها یده آل هستند.سرامیک ها از نظر ساختار، غیر فلزی، معدنی و کریستالی هستند.

ساختار کریستالی سرامیک باعث ایجاد یک سطح بسیار سفت و سخت می شود که تغییر شکل نمی دهد. علت اهمیت آن بدلیل مهم بودن هم ترازی است. فلز نرمتری مانند فسفر برنز به مرور زمان تغییر شکل می دهد، به خصوص با پلاگین های مکرر ولی سرامیک شکل اصلی خود را برای مدت طولانی تری حفظ می کند. این باعث می شود کوپلر که دارای آستین های تراز سرامیکی است بسیار برتر از فسفر برنز باشد.

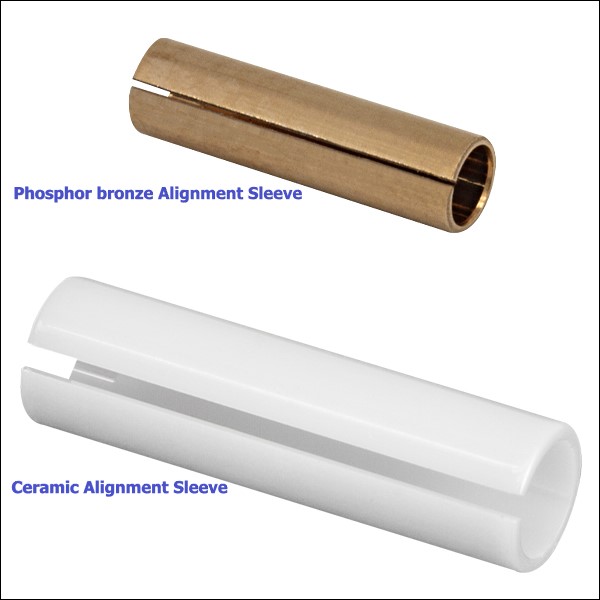

Sleeve (آستین تراز) در آداپتورهای فیبر نوری



ویژگی آداپتورهای فیبر نوری

آداپتورهای فیبر نوری برای هر دو نوع کابل های فیبر نوری سینگل مد (تک حالته) و مالتی مد (چند حالته) طراحی شده اند. آداپتورهای تک حالته تراز دقیق تری از نوک کانکتورها (فرول ها) را ارائه می دهند. استفاده از آداپتورهای تک حالته جهت اتصال کابل های چند حالته مشکلی ایجاد نمی کند اما نباید استفاده شود. چون باعث ناهماهنگی فیبرهای تک حالته و از دست دادن قدرت سیگنال (تضعیف سیگنال) خواهد شد. آداپتورهای فیبر نوری این امکان را می دهد که دو دستگاه در یک شبکه نوری

به هنگام اتصال دو فیبر نوری چند حالته از طریق آداپتور فیبر نوری هم نوع آن، باید مطمئن شوید که قطر هسته یکسانی دارند (۵۰/۱۲۵ یا ۶۲٫۵/۱۲۵). عدم تطابق موجب تضعیف در یک جهت می شود (جایی که فیبر با قطر بزرگتر نور را به فیبر با قطر کوچکتر منتقل می کند). در یک شبکه فیبر نوری آداپتور فیبر نوری امکان اتصال از راه دور دو دستگاه را به کمک اتصال مستقیم دو کابل فیبر نوری به هم ممکن می سازد.

مراحل تمیز کردن یک آداپتور فیبر نوری به چه شکل است؟

آداپتور فیبر نوری جزء یک قطعه کوچک از تجهیزات پسیو شبکه های نوری محسوب می شود هنوز به عنوان بخش مهمی از کل یک سیستم نوری (شبکه نوری) می باشد که در بعضی مواقع و شرایط مانند آلودگی ناشی از وجود گرد و غبار در قسمت Sleeve که میتواند منجر به افت شدید در ارسال پالس های نوری گردد، نیازمند تمیز کردن است. یکی از بهترین، اصولی ترین و ایده آل ترین روش های تمیز کردن یک آداپتور فیبر نوری استفاده از دستگاه تمیز کننده آداپتور فیبر نوری یا Cleaner (fiber optic adapter cleaner) می باشد. Cleaner نوعی دستگاه جهت تمیز کردن آستین تراز (Sleeve) آداپتور فیبر نوری است که به کمک آن آلودگی از سطح و افت ناشی از آن حذف می گردد. می توانید از طریق لینک مربوط به (Fiber Optice Adapter Cleaner) و تماس مستقیم با ما اقدام به سفارش این محصول نمایید.

بررسی آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC

آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC (که SC مخفف Subscriber Connector، SquareConnector یا Standard Connector و UPC مخفف Ultra Physical Contact است) جزء مهمترین تجهیزات پسیو در شبکه های فیبر نوری  می باشد. آداپتور فیبر نوری SC توسط شرکت ژاپنی NTT ساخته شده و یک نوع اتصال دهنده و یا رابط ضروری است که برای اتصال کابل های سینگل مد سیمپلکس با کانکتور SC/UPC مانند پیگتیل فیبر نوری سینگل مد SC/UPC و یا پچ کورد فیبر نوری سینگل مد سیمپلکس SC/UPC مورد استفاده قرار می گیرد.

اتصال دو کابل فیبر نوری از طریق آداپتور فیبر نوری به یکدیگر



ساختار آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC

بدنه آداپتور فیبر نوری سینگل مد سیمپلکس SC/UPC از جنس پلاستیک و به رنگ آبی می باشد. همچنین پیکربندی و اندازه پین کوپلینگ آن هم اندازه آداپتور فیبر نوری FC می باشد. از لحاظ ساختاری، آداپتور فیبر نوری سینگل مد SC به دو دسته Simplex و Duplex تقسیم می شود. آداپتور فیبر نوری SC-SC/UPC، تنظیم با دقت بالا را ممکن می سازد و جایگذاری ، اتلاف بازگشت و انعکاس بازگشت بسیار کمی دارد. آداپتورهای فیبر نوری شکاف بین کانکتورهای فیبر نوری را پر می کنند.

آداپتور فیبر نوری سینگل مد سیمپلکس SC/UPC



نوع دیگری از آداپتور فیبر نوری سینگل مد سیمپلکس SC وجود دارد که از نوع (َAngle Polished Connector) APC می باشد که تنها وجه تمایز آن در رنگ آداپتور می باشد و جهت اتصال کانکتورهای هم نوع و هم رنگ خودش (سبز رنگ) مورد استفاده قرار می گیرد و سایر اجزاء داخل آن نیز هم نوع و هم اندازه نوع UPC می باشد.

مشخصات فنی آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC

• نوع کانکتور : SC-SC/UPC
• رنگ : آبی
• نوع فیبر قابل اتصال: OS2 9/125μm
• جنس بدنه : پلیمر
• ساختار آداپتور : سیمپلکس
• جنس آستین تراز (Sleeve): سرامیک زیرکونیا
• میزان اشتعال پذیری: UL 94V-0
• نوع فیبر قابل اتصال : سینگل مد
• افت قرارگیری (۰٫۲dB=>)
• افت برگشتی(۵۰dB<=)

ویژگی های آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC

• طراحی دو تکه
• پلاستیک ضد قارچ
• قابلیت شاتر داخلی
• گیره استیل ضد زنگ
• دارای فلنج کامل
• دوام مکانیکی بالا
• سازگار با استاندارد NTT
• مطابق با استانداردهای IEC874-14 و IEC874-19
• تمامی قطعات مطابق با ROHS
• کمتر بودن اتلاف توان سیگنال (insertion loss)
• تکرارپذیری و تغییرپذیری عالی
• قابلیت اطمینان و ثبات بالا
• پایداری دمایی بالا (۴۰- تا ۸۵ درجه سانتی گراد)
• طراحی free-hanging یا panel mount

ساختار آداپتور فیبر نوری SC-SC/UPC



• دارای درپوش گرد و غبار جهت جلوگیری از ورود گرد و غبار به داخل آداپتور و تمیز نگه داشتن آن

درپوش گرد و غبار (Dust Cap) آداپتور فیبر نوری SC

• اتصال آسان و سریع دو کابل فیبر نوری سینگل مد سیمپلکس SC

نمونه اتصال پچ کورد فیبر نوری سینگل مد سیمپلکس SC/UPC به آداپتور فیبر نوری سینگل مد سیمپلکس SC/UPC



• آستین تراز (Sleeve) سرامیک داخلی از دقت بالایی برخوردار است تا حداکثر اتصال بهینه بین کابل های فیبر نوری را تضمین کند.

آستین تراز (Sleeve) در آداپتور فیبر نوری SC

کاربرد آداپتور فیبر نوری سینگل مد سیمپلکس SC-SC/UPC

• FTTH (فیبر به خانه)
• WAN و LAN
• فیبر نوری CATV
• سیستم های ارتباطی فیبر نوری
• FOS (سنسور فیبر نوری )
• اتاق های ارتباطی
• مخابرات
